侧透光光学路径与材料基础
薄膜键盘的背光系统通常采用在PCB板下方或键帽底部边缘布置LED光源的设计，光线需要穿过键帽侧壁才能到达用户视觉区域。这种侧透光结构对键帽材质的透光率有着严苛要求，目前主流方案多选用ABS或PBT工程塑料。ABS材质具有较优的注塑成型性和初始透光性，能提供明亮均匀的光晕；而PBT材质则因耐磨性和耐黄变特性，在长期高亮使用下能保持更稳定的光学表现。材料内部的分子结构决定了光线散射的路径，高透光性的核心在于降低材料对光子的吸收系数，使尽可能多的光子能从底部传导至侧面。
为了实现光线的高效导出，键帽侧壁通常经过精密的注塑成型，表面需保持极高的平整度以减少光在传输过程中的漫反射损耗。部分高端制程会引入光学级PMMA（聚甲基丙烯酸甲酯）作为局部透光介质，利用其接近玻璃的透光率特性，显著提升亮度表现。这种材料选择并非随意决定，而是基于光线在介质中传播时的折射率匹配原则，确保光线能以最佳角度从键帽内部折射而出，避免因材料瑕疵或杂质导致的光斑或暗区。
侧面遮光与光斑控制的工艺逻辑

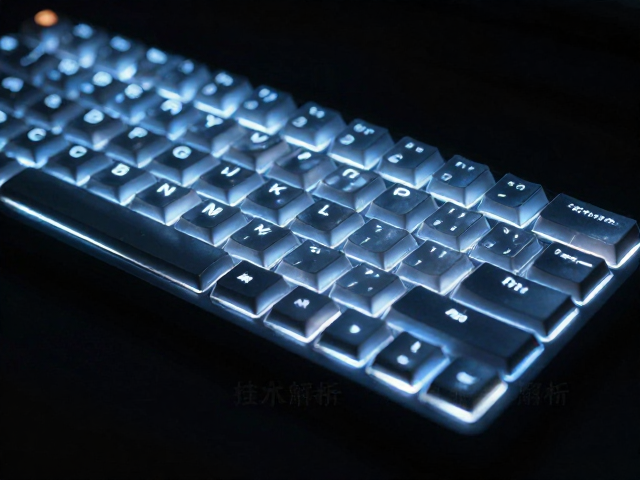

高透光必然伴随侧面漏光的风险，若键帽侧壁完全透明，LED光源的点状特征会直接暴露，形成刺眼的亮点而非柔和的面光源。解决这一矛盾的关键在于在透光区域与非透光区域之间建立严密的物理或化学界限。常见的工艺是在键帽内侧底部设置遮光层，或使用双色注塑技术，将透光材料与遮光材料结合。遮光层通常由黑色油墨或金属化涂层构成，其厚度需经过精密计算，既要完全阻挡底部直射光，又不能因过厚导致光线在侧面出口处产生衍射光晕。
光斑控制的核心在于对光线出射角的管理。通过在键帽侧壁设计微结构的导光纹路，可以改变光线的折射路径，使光线以更接近垂直于侧壁的角度射出，从而在视觉上形成均匀的亮度分布。这种微结构通常通过模具蚀刻或激光雕刻实现，精度可达微米级别。实际应用中，工程师会利用光学仿真软件模拟光线在键帽内部的传播轨迹，优化导光纹路的角度和深度，确保在用户正常打字视角下，键帽侧面亮度均匀，无明显黑点或亮斑，同时完全屏蔽来自PCB板其他元件的杂散光。
结构设计与光学平衡的协同
键帽的壁厚是影响透光与遮光平衡的重要物理参数。过厚的侧壁会增加光线的吸收路径，导致边缘亮度衰减；过薄则可能因结构强度不足或遮光层覆盖不全而导致漏光。通常，侧透光键帽的侧壁厚度控制在0.8mm至1.2mm之间，这一区间能在结构稳定性与光学效率之间取得较好平衡。此外，键帽底部与侧壁的连接处通常设置圆角过渡，避免直角结构造成的光线集中或反射死角，这种几何优化有助于消除视觉上的不均匀感。
光源的布局与键帽内部空间的配合也是实现完美平衡的关键环节。单颗LED难以覆盖多个键位，因此常采用多颗LED呈矩阵排列或线性排列。此时，键帽内部的反射腔设计需确保每颗LED的光线能均匀分布到对应的键帽区域，避免不同键位间的光强差异。部分设计会在键帽底部设置微型的反射罩，将向上发射的光线引导至侧壁透光区，提高光利用率。这种结构上的精细配合，使得即使在复杂的多层薄膜结构中，也能维持一致的视觉体验。
量产一致性与长期稳定性
光学性能的长期稳定性会受到环境因素和材料老化的影响。紫外线照射、高温以及日常清洁过程中接触的化学物质可能导致键帽材料黄变或表面雾化，进而降低透光率或改变散射特性。为了维持高透光与高遮光的平衡，材料配方中常添加紫外线吸收剂和抗氧剂，这些添加剂能延缓高分子链的光降解过程。在量产阶段，严格的光学检测流程至关重要，通过自动化光学检测设备对每一批次键帽进行透光率和遮光效果测试，确保产品符合预设的光学标准。
制造工艺中的应力控制也会影响最终的光学表现。注塑过程中产生的内应力可能导致键帽在长期使用中发生微小变形，改变侧壁与光源的距离和角度，从而引起亮度不均或漏光。通过优化注塑参数如温度、压力和冷却时间，可以减少内应力残留。此外，键帽与轴体、PCB板的装配公差控制也是不可忽视的一环，过大的装配间隙可能导致遮光结构失效，光线从非预期路径溢出。因此，从材料选择、模具设计到注塑成型、检测组装，每一个环节都需要严密的参数控制和过程管理，以确保持续稳定的光学性能。
