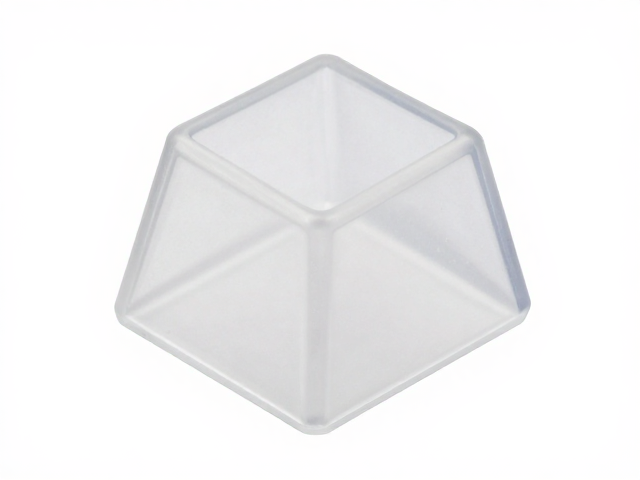

双色注塑键帽的基材选择逻辑
双色注塑工艺对塑料材质的流动性、耐热性及尺寸稳定性有着严苛要求，聚碳酸酯（PC）因其优异的综合性能成为主流选择。在双色键帽的生产场景中，通常采用双色PC材料，即底座与字符面使用不同色母或不同配方的PC树脂。这种结构要求材料具备极低的吸水率，以防止在高温注塑过程中产生气泡或银纹，同时需要具备出色的热变形温度，确保键帽在长时间使用或高温环境下不易发生翘曲。
高透明PC材质在双色注塑中常作为字符面材料，其透光率需保持在88%至90%之间，以确保透光均匀且无雾度。为了实现高透效果，原料必须经过严密的除湿干燥处理，水分含量需控制在0.02%以下。这种高透PC不仅保证了背光键帽的光效表现，还因其分子结构的稳定性，能够有效抵抗紫外线老化，避免长期光照后出现发黄或变脆现象，从而维持键帽外观的持久清晰。
防高温变形的工艺控制要点
塑料的热变形温度是决定键帽耐用性的核心指标，普通PC的热变形温度约为130°C至140°C，而经过特殊改性的高耐热PC可提升至140°C以上。在双色注塑过程中，模具温度通常控制在80°C至110°C，这一高温环境要求材料具备优异的抗蠕变性能。若材料结晶度控制不当或冷却时间不足，键帽在脱模后极易因内应力释放而发生翘曲变形，影响手感与装配精度。
为了进一步降低变形风险，注塑过程中的保压压力与保压时间需经过精密计算。高透PC材料在冷却阶段会发生体积收缩，若保压不足，键帽表面可能出现缩痕或内部空洞，削弱结构强度。通过优化注塑参数，如采用阶梯式保压或延长冷却时间，可以有效减少残余应力。此外，成型后的键帽通常需要进行退火处理，以消除内部应力，这一步骤能显著提升键帽在后续使用中的尺寸稳定性，防止因温度变化导致的变形问题。
高透材质的表面处理与耐用性
高透PC材质在双色注塑后，表面通常需要进行硬化处理以提升耐磨性。未经处理的PC表面硬度较低，容易因摩擦产生划痕，影响透光效果。通过真空镀膜或喷涂硬化剂，可以在键帽表面形成一层高硬度保护膜，硬度可达3H至4H级别。这种处理不仅增强了键帽的抗刮擦能力，还改善了手感的细腻程度，使键帽在长期敲击下仍能保持光滑平整。
此外，高透PC材料的抗冲击性能是其另一大优势，其缺口冲击强度远高于ABS等材料，这使得键帽在受到外力撞击时不易断裂。在双色注塑中，字符面与底座材料的结合力至关重要，若两种PC材料的相容性不佳，键帽在长期使用中可能出现分层或脱胶现象。通过选择相容性良好的基材并进行表面活化处理，可以确保双色键帽的结构完整性，延长产品寿命。
