微动光轴的核心架构与运动特性

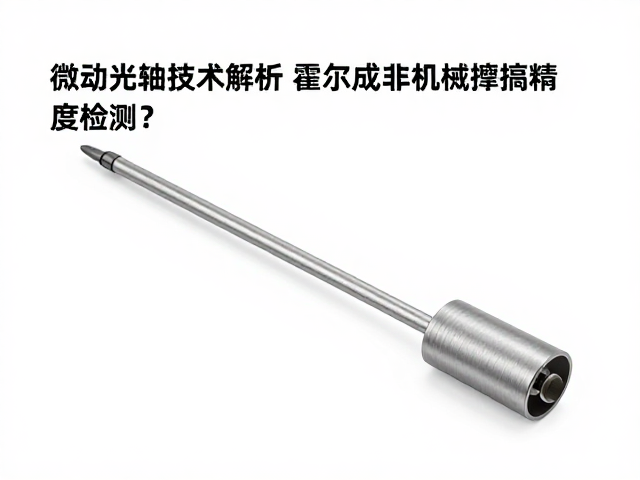

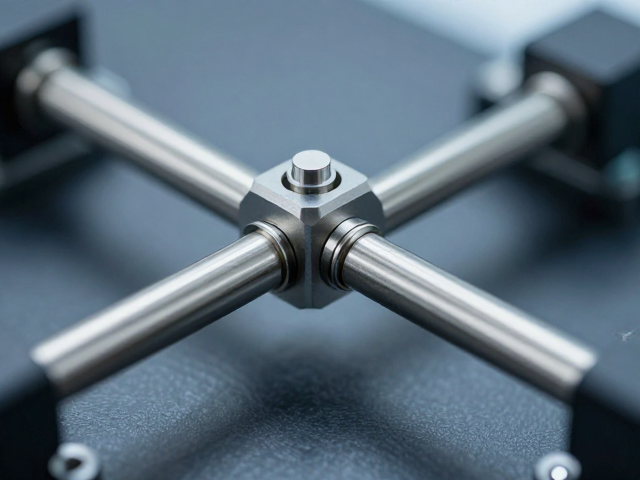

微动光轴通常由高精度研磨轴、陶瓷轴承或交叉滚子轴承以及高刚性导向套构成，其设计初衷在于在微米甚至纳米尺度下提供极低摩擦系数的直线运动。与传统的滑动导轨相比，这种结构通过点或线接触的方式减少了实际接触面积，从而显著降低了启动所需的推力，使得运动过程更加跟手且无迟滞感。在精密仪器中，这种高刚性与低摩擦的结合，确保了平台在定位过程中不会出现因摩擦力不均导致的“爬行现象”，为后续的高精度检测提供了稳定的机械基础。
在光学测量或半导体封装领域，微动光轴的直线度误差通常被控制在微米级别以内，这种极高的几何精度是实现后续传感器读数准确的前提。轴体材料多选用高碳铬轴承钢或经过特殊表面处理的合金，配合精密磨削工艺，使得表面粗糙度达到Ra0.1μm以下。这种物理特性使得光轴在长时间往复运动中，磨损极小，能够长期保持初始的配合间隙，从而保证了设备在全生命周期内的重复定位精度稳定性，避免了因机械磨损导致的检测基准漂移。
霍尔效应的物理机制与信号转换
霍尔效应源于半导体材料内部的载流子在磁场中受到洛伦兹力作用而发生偏转，进而在垂直于电流和磁场的方向上产生电势差。在微动光轴的检测系统中，这一物理现象被转化为可测量的电压信号。当磁铁随光轴移动时，其产生的磁场强度分布发生变化，固定在轴体附近的霍尔传感器实时感知磁场强度的变化。由于霍尔电压与磁感应强度呈线性关系，因此轴体的位移量可以直接映射为连续的电压输出值。这种非接触式的测量方式彻底消除了传统机械式位移传感器中因物理接触产生的磨损和阻尼，从原理上杜绝了机械摩擦对检测精度的干扰。
为了实现高精度检测，霍尔元件通常采用差分输出结构，以抑制共模噪声并提高灵敏度。通过优化磁路设计，使磁场梯度在检测行程内保持线性，霍尔传感器输出的模拟信号经过放大和滤波处理后，能够精确反映光轴的微小位移。由于检测过程完全依赖磁场变化而非机械触碰，系统响应速度极快，能够捕捉高频振动下的瞬时位移变化。这种基于电磁感应的检测逻辑，使得测量单元与运动单元之间形成了真正的物理隔离，确保了检测数据的纯净度，避免了机械耦合带来的信号失真。
非接触检测消除摩擦干扰的优势
传统机械式检测如千分尺或接触式位移传感器，在测量过程中探针与被测面存在物理接触，这种接触必然伴随静摩擦和动摩擦，尤其在微米级位移下，摩擦力会导致测量值滞后或偏差。微动光轴结合霍尔效应检测，完全摒弃了物理接触环节。霍尔传感器悬浮于光轴运动路径的一侧，仅通过磁场进行交互，这种非接触特性使得检测系统不存在机械磨损，也不会对光轴的运动产生额外的阻力矩。因此，光轴能够严格遵循外部驱动指令运动，不受检测元件反向力的影响，实现了真正的无干扰测量。
在长时间运行中，机械摩擦会导致接触面发热、氧化或磨损，进而改变测量基准，导致精度随时间衰减。霍尔检测系统没有易损的机械接触点，其稳定性主要取决于电子元件的温漂和磁体的稳定性，这两者在经过温度补偿和老化处理后具有极高的长期稳定性。由于没有摩擦生热和材料剥离的过程，检测基准不会发生漂移，使得微动光轴在连续往复运动中能够保持一致的线性度。这种特性对于需要高频往复运动且要求极高重复精度的自动化设备而言，是提升整体系统可靠性的关键因素。
高精度检测的实际应用场景与验证
在精密光学镜头组装线中，微动光轴用于调整透镜组的光心位置，霍尔传感器实时反馈透镜位移数据，确保光轴对准精度达到微米级别。通过监测霍尔输出的电压变化，控制系统可以精确计算透镜的当前位置，并通过压电陶瓷或微步电机进行微调。这种检测方式避免了机械探针可能划伤光学镜片的风险，同时保证了在高速调整过程中数据的实时性和连续性。实际应用中，配合高精度线性霍尔芯片，系统可实现纳米级的分辨率，满足高端相机镜头或显微镜物镜的装配要求。
半导体封装测试设备中的探针台同样依赖微动光轴与霍尔检测技术的结合。探针需要在微米尺度下精确接触芯片焊盘，霍尔传感器实时监测探针的Z轴位移，确保接触力度和位置的一致性。由于霍尔检测无机械摩擦，探针在频繁升降过程中不会因磨损导致定位误差累积，从而提高了测试良率和设备寿命。通过校准霍尔传感器的线性区间，系统能够在不同负载和温度条件下保持稳定的检测性能，为高精度半导体制造提供了可靠的位移反馈机制。
